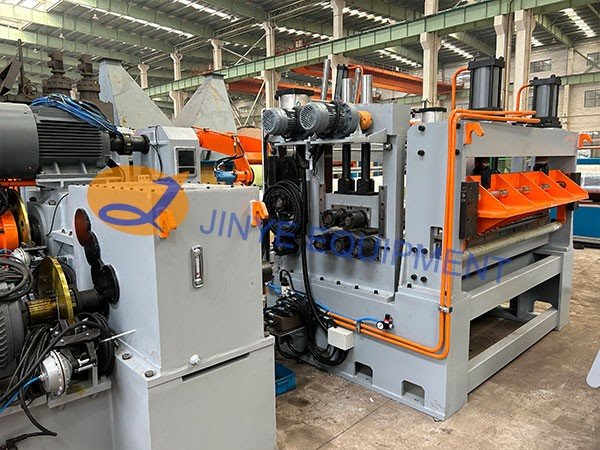

steel Sheet Slitting Line Machine (2)
steel Sheet Slitting Line Machine
SUS steel Sheet Slitting Line Machine (2)
SUS steel Sheet Slitting Line Machine
SUS steel Sheet Slitting Line

Línea de corte longitudinal de láminas de acero SUS

Jinye Complete Equipment es acero inoxidable desarrollado profesionalmente, en comparación con el acero al carbono normal. Límite elástico menor o igual a 270 Mpa. Resistencia a la tracción menor o igual a 465 Mpa, tiene una resistencia mucho mayor y una mejor apariencia, lo que requiere máquinas de línea de corte longitudinal más fuertes y de mayor precisión.

Envíeconsulta

Chatee ahora

Descripción

Parámetros técnicos

Introducción

Especificaciones del producto

categoría SUS	grado SUS	TS (MPa)	YS (MPa)
austenita	SUS200: 201, 202 SUS300: 301, 302, 303, 304, 309, 316, 317, 321, 347	500-700Mpa	270-400Mpa
Ferrito	SUS400: 405, 408, 409,410, 420, 430, 434, 436, 442, 444	415-550-760Mpa	500Mpa
martensita	SUS400: 410, 410S, 414, 416, 420, 440	450-750-1400Mpa	500Mpa
Doble fase	2205, 2304, 2507	600-800Mpa	310Mpa
Endurecimiento por precipitación	600: 17-4, 15-5	1100-1380Mpa	200Mpa

Personajes del producto

1. Las estructuras de la máquina de chapa de acero inoxidable son aproximadamente el doble de resistentes que las máquinas cortadoras de acero al carbono simples.

2. Los motores de accionamiento tienen mucha más potencia para la misma cantidad de máquinas de línea de corte longitudinal de láminas de acero SUS.

3. Dispositivo de bobinado de papel, laminación de película o papel en línea.

4. Mandriles sin costura para soporte de bobinas de acero inoxidable.

5. Todos los rodillos de pascua están recubiertos de PU.

6. Herramientas de corte especialmente adecuadas para corte de acero inoxidable.

7. Las bobinadoras de chatarra son tambores verticales, fáciles de descargar.

8. Separador de retroceso del marco del portal.

SUS-steel-Sheet-Slitting-Line-Machine

Parámetros de la línea de corte longitudinal SUS 3 x 1600

Materia prima	AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 y etc.
	Resistencia a la tracción σb Menor o igual a 800N/mm², límite elástico inferior o igual a 450 N/mm²
	Bobinas de {{0}}.3-3.0 x 300-1600mm x 15T
Producto terminado	3 mm de espesor, máximo 12 tiras; Menos o igual a 1,5 mm, máximo 30 tiras
	Ancho mínimo de 30 mm, Φ508 mm, Φ1600 mm
	Φ508 mm de diámetro interior, Φ1600 mm de diámetro exterior, peso máximo 15T
Máquina cortadora	Corte activo o corte por tracción, accionamiento DC
	Velocidad de corte: máx. 180 m/min. Velocidad de enhebrado: 0-15m/min
	Total 400KW, superficie de terreno 30m x 10m
Precisión de corte	Tolerancia de anchos de hendidura Menor o igual a 0.10 mm
	Camber de hendidura Menor o igual a {{0}}.5 mm/m para tiras de más de 300 mm de ancho, Menor o igual a 1,0 mm/m para tiras de<300mm
	Rebabas cortadas Menor o igual a 0.05 mm
	Retroceso asombroso Menor o igual a ±0.5mm
	Retroceso turriforme Menor o igual a ±2.0mm

Composición y realización

Composición	Haciendo configuración
1. Sillín para guardar bobinas	Q235-Un conjunto soldado de acero, tratamiento de recocido, recubierto con placa de nailon.
2. Carro de carga de bobinas	Estructura y base: Q235-Un conjunto soldado de acero, tratamiento de recocido. Eje: acero 45#, templado HB250-275. Ruedas: acero 45#, endurecimiento superficial HRC45-50.
3. Desenrollador de un solo mandril	Estructura: conjunto soldado de placas de acero Q235-A. Segmentos de curvatura: acero fundido 55#, bordes de dientes escalonados, templado, recubierto de cromo duro, pulido. Eje: 42CrMo, templado HB250-275. Cuñas deslizantes: acero fundido 35CrMo, templado, con revestimiento de bronce ZQSn5-5-5. Caja de cambios: Montaje soldado de placas de acero Q345, tratamiento de recocido, mecanizado central CNC. Engranajes: acero forjado 40Cr, templado HB240-255, dientes de engranaje rectificados.
4. Rodillo de presión de tracción del cabezal de la bobina Cabezal de bobina Rodillo enderezador y cuchilla paleadora	Tubo de acero, recubierto de PU, ranura central de 40 mm de ancho x 10 mm de profundidad. El soporte es un conjunto de soldadura de placas de acero Q235-A, tratadas con recocido.
5. Alimentador de pellizco y prenivelador de 5 rodillos	Estructura y base: Q235-Un conjunto soldado de acero, tratamiento de recocido. Rodillos de alimentación de pellizco: acero 20/35#, tratado con recocido, recubierto de PU de 12,5 mm de espesor. Rodillos niveladores: acero forjado 42CrMo, templado MF, recubierto de cromo duro. Cuerpo de caja de cambios: Placas de acero soldadas, recocido y arenado, pintura con imprimación, mecanizado. Engranajes: 40Cr, templado, mecanizado, superficie de los dientes endurecida.
6. Cizalla de cabezal de bobina	Delantal superior de la hoja y delantal inferior de la hoja: Fabricados con placas de acero Q345 (16Mn) mediante soldadura, recocido a alta temperatura. Material de la hoja: Cuatro lados, Cr12MoV, HRC56-58.
7. Bucle de foso 1	Dimensiones 4000 mm de largo × 3300 mm de profundidad La placa de puente es un marco de ensamblaje soldado de placas de acero Q235-A, las placas de PU cubren la superficie del marco Rodillos de transmisión: Rodillos de aleación de aluminio, recubiertos de PU, tratados con equilibrio.
8. Rodillos de presión y guía lateral.	La base, el marco y el soporte: conjunto soldado de placas de acero Q235-A, tratadas con recocido. Rodillos verticales para guía lateral: acero GCr15, templado, tratado con frecuencia intermedia, revestimiento superficial de cromo duro, varilla roscada de acero templado 45# HB250-275, tuercas ZQSn6-6-3.
9. cortadora	Portacuchillas: acero forjado 42CrMo, templado HB280-300 después del mecanizado en desbaste, enfriamiento superficial MF HRC50-55, recubrimiento de cromo duro y pulido. Base: Soldadura y recocido de placas de acero Q345 (16Mn). Soportes: Acero nodular fundido QT600, recocido a baja temperatura. Engranajes: acero forjado 40Cr, templado HB240-255, endurecimiento de la superficie de los dientes, rectificado de dientes.
10. Bobinadora de restos de bordes y prensa de cola de tiras	Marco: Q235-A placas de acero soldadas y luego recocidas. Ejes: acero templado 45# HB250-275.
11. Bucle de pozo 2	Lo mismo que el pit loop1, dimensiones 3800 mm de largo × 5000 mm de profundidad
12. Preseparador, tensor tipo placa	Marco y Vigas Traccionadas: ensamblaje soldado de placas de acero Q345 (16Mn), tratadas con recocido. Rodillos de tensión: soldadura y recocido de acero 20# o 35#, tratamiento de equilibrio y revestimiento de cromo duro de superficie. Rodillo superior: tubo de acero de alta resistencia a la tracción y ensamblaje de eje de acero, superficie del tubo con chorro de arena y revestimiento de caucho, rodillo superior A60 grados -65 grados, rodillo inferior A90 grados -95 grados, con tratamiento de equilibrio.
13. Cizalla trasera, rodillo deflector	Delantal superior de la hoja y delantal inferior de la hoja: fabricados con placas de acero Q345 (16Mn) mediante soldadura, recocido a alta temperatura. Material de la hoja: cuatro lados, Cr12MoV, HRC56-58. Rollo deflector: soldadura y recocido de acero 20/30#, tratado de equilibrio y revestimiento de cromo duro superficial. Placa guía de roscado: ensamblaje soldado de placas de acero, pulido de superficies y recubrimiento de cromo duro.
14. Separación del brazo superior y del retroceso.	Caja de cambios: Caja de soldadura de placas de acero Q345, tratadas con recocido, mecanizadas por centro CNC Eje principal: 42CrMo, templado HB250-275 Segmento de curvatura: acero fundido 55#, templado, revestimiento de cromo duro, pulido Manguito deslizante: acero fundido 35CrMo, templado Forro deslizante: ZQSn5-5-5 Engranajes: acero forjado 40Cr, templado HB240-255, endurecimiento de los dientes después del mecanizado de los dientes, rectificado de los dientes.
15. Carro de descarga de bobinas	Estructura y base: Q235-Un conjunto soldado de acero, tratamiento de recocido Eje: acero 45#, templado HB250-275 Ruedas: acero 45#, endurecimiento superficial HRC45-50
16. Torniquete de descarga	Estructura y base: Q235-Un conjunto soldado de acero, tratamiento de recocido
17. Sistema hidráulico	Válvulas Vitory o Rexroth, tubos de acero sin costura.
18. Sistema neumático	Válvulas y cilindros Airtac.
19. Sistema de control eléctrico	PLC y HMI Siemens, sensores Yoko, piezas Chint o Schneider, inversor de CA Inovance
