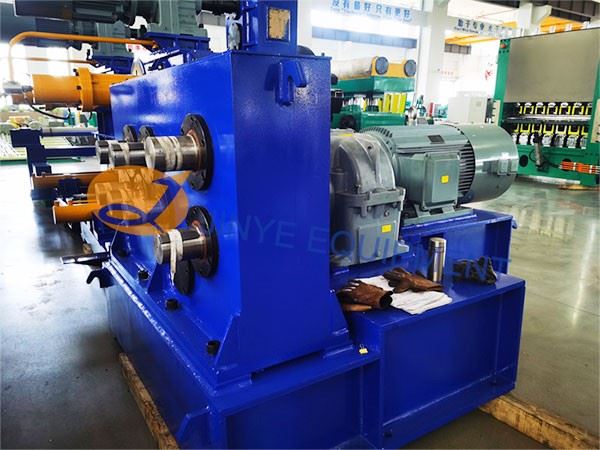

Máquina de cortar placas pesadas
Descripción
Parámetros técnicos
Introducción
The heavy plate slitting machine is specialized production line used to cut wide metal plates (typically 3mm or thicker) longitudinally into multiple narrow strips. Our Heavy Gauge Coil Plate Slitting Machine for over 10mm 35T steel coils are widely applied in steel processing, ERW pipes making, metal profiles roll forming, shipbuilding, pressure vessel manufacturing, construction machinery, and other Industrias . Diseñamos y realizamos 14 x 2000 Línea de bobina de acero de carbono para el mercado indio, toda la línea es de aproximadamente 200T de peso, enviada por 8 contenedores (dos de ellos son bastidores planos) .
Parámetros técnicos
Capacidad de resumen
|
Espesor |
Número máximo de reducción |
Velocidad de reducción máxima |
|
13-14 mm |
3 estripaciones |
30m/min |
|
11 a 12 mm |
4 estrías |
30m/min |
|
8 a 10 mm |
6 estrías |
30m/min |
|
7 a 8 mm |
10 estrías |
40m/min |
|
5 a 6 mm |
15 estrías |
50m/min |
|
2 a 3 mm |
18strips, 32strips |
60m/min, 40m/min |
MáquinaParámetros
|
Artículo |
Parámetros |
|
|
1 |
Bobina preparando sillín, coche de carga de bobina |
35tLoad, 4kw caminando motor |
|
2 |
Descolector de doble mandril, |
35t bobina de cobre, 37kw x 2 ac |
|
3 |
Portal Coil-Head Press Roll, Enderezado y dispositivo de pala |
7.5kw de tracción de CA, acciones hidráulicas |
|
4 |
Rollos dobles y 5- nivelador de rodillos y cizalladura de la cabeza de la bobina |
3kw x 2 + 90 kW φ230/200 × 2100 mm |
|
5 |
Bucle1 (tabla de transmisión) |
4m longitud 2.2m ancho de 4 m de profundidad |
|
6 |
Guía |
800-2000 mm ajuste hidráulico |
|
7 |
Fragmento |
ID360 x OD600 x 20 mm 6CRW2SI Cuchillo, 250kw |
|
8 |
Bobina o helicóptero |
11kw x 2 |
|
9 |
Bucle 2 |
6m de longitud 2.2m de ancho 5 m de profundidad |
|
10 |
Separador, tensor de 5 rolls |
ID130XOD250 x 6 mm Discos de separación, 5 rolls Tensión de accionamiento del motor |
|
11 |
Retroilador |
350kW AC ф760 mm Mandrel |
|
12 |
Coche de descarga de bobina |
35t carga, 4kw |
|
13 |
Sistema hidráulico |
12MPA, 15W |
|
14 |
Sistema de control eléctrico |
Siemens plc, inovance ac drive Potencia total: 700kw |
Componentes principales
Sección de quiebra
CAR de carga de bobina de 35t, 35t Doble Mandrels Descolador, abreer de cabezal de la bobina del marco portal, rollos de pellizco dobles y 5Rolls Preleveler, cizallamiento de la cabeza de la bobina, primer bucle de boxes (mesa de rollo de transmisión) .
Sección de redes
La máquina de cortar la placa de bobina de calibre pesado desarrollada por Jinye está compuesta de guía central, deslizamiento (cambio de doble relación disponible), recorte de borde y devanado, segundo bucle de pozo .
Sección de retroceso
Pre-separador dos veces, tensión de placa de fieltro de lana, tensión de 5 rolls, rollo de deflexión, retroilizador con separador de prensa, carro de descarga de bobina .
Sistema hidráulico, neumático y eléctrico
Nuestra línea de corte de 14 mm de calibre pesado viene con estación hidráulica, soportes de válvulas y tuberías, gabinetes de transmisión eléctrica, instalación de paneles de operadores .
Accesorios para cortar
La máquina de cortar placa de acero de alta velocidad está equipada con cuchillos, espaciadores, separadores de separación y espaciadores, etc. .
ProductoCaracterísticas
Alta rigidez:Los ejes de marco y cuchillas de servicio pesado resisten fuerzas de cizallamiento altas .
Automatización:PLC/CNC controla el espacio de cuchilla, velocidad y tensión .
Cuchillas duraderas: Las cuchillas recubiertas o reemplazables extienden la vida útil .
Seguridad: Parada de emergencia, cubiertas protectoras y cortinas de luz .
Alta productividad: Cada bobina se coloca dentro de una hora, 35t x 8 =360 t .
¿Por qué elegir el equipo completo de Jinye?
El equipo completo de Jinye puede enviar ingenieros a la planta de clientes para hacer la instalación y la puesta en servicio de la máquina de portaes; Proporcionamos dibujo esquemático hidráulico, diagramas de principios eléctricos, dibujos de repuestos mecánicos, dibujo de obras civiles; Siempre escuchamos y damos consulta .
El equipo de deslizamiento de placa pesada de cada cliente es individualmente más adecuado y garantiza un proceso de producción suave, para realizar una producción precisa y eficiente de toda la línea .
